View系列三坐标测量机

来源:三坐标,三坐标测量机,三坐标测量仪专业生产企业,三坐标维修改造-青岛麦科三维测控技术股份有限公司

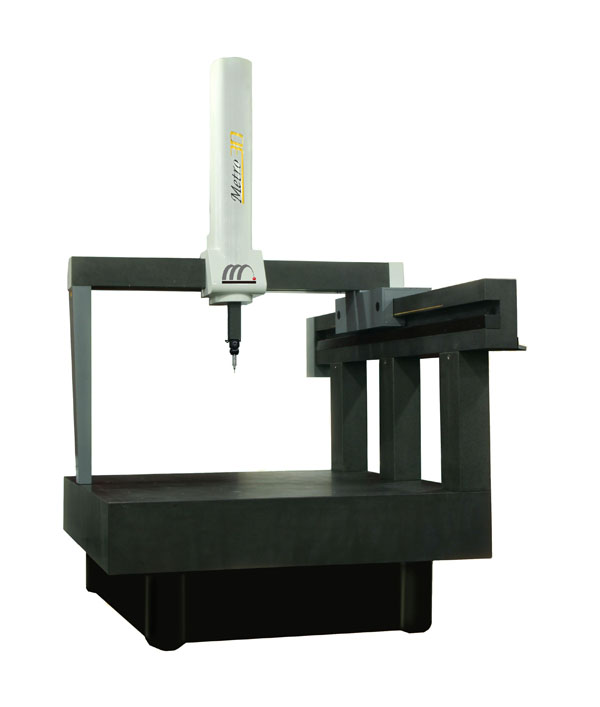

  View大型半桥式三坐标测量机,以实用性、高精度、高效能、可靠性、稳定性、灵活性以及突破性的设计技术融合在这一技术杰作中。能够容纳大而重的工件,并具有优良的空间精度和出色的动态性能。可以快速而有效的完成任何复杂的测量任务,适用于较大型产品生产现场或计量中心。
  在保证空间开敞的同时,确保了测量机的稳定性和优良的驱动性能,大幅降低了机器移动中的横梁扭摆现象,减少了不确定度误差的影响。
  在横梁增宽的情况下,降低了移动桥框架的重心,从而提升了整机的动态性能,保证了系统的精度及稳定性。

高稳定性带来的高品质保证的杰作

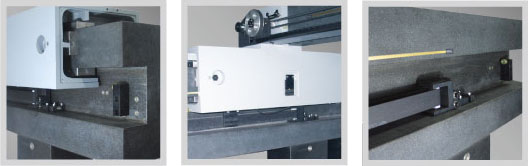

▪ 三轴全部采用精密花岗石为基准导轨,奠定了精度长期稳定的基础;
▪ 厚重稳固的花岗石工作台面,保证长期稳定性的基础上,大大减少了振动对精度的影响;
▪ 大截面的导轨设计,减少了扭曲变形,保证机器长期的稳定性和刚性;
▪ 采用独特的大跨距气浮设计,承载力强,保证机器在高速运动时扭摆小,稳定性强;
▪ 预载荷四面环抱式空气轴承分布,高承载性,确保机器运行中的平稳性;
▪ 大截面Z轴导轨并配置安全保护装置;
▪ 独特的新型双级减速传动系统,确保高速传动时的平稳性;
▪ 功能强大、稳定的控制系统,与优异的机械性能相结合;
▪ 丰富的生产及调试经验,保证了极低的维护率,充分提升了机器的利用价值。

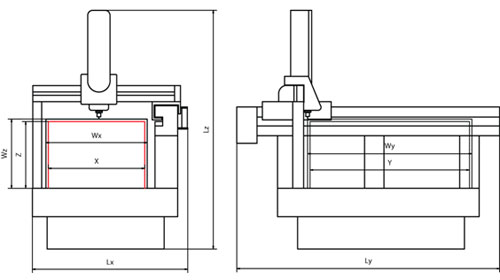

测量范围/STROKES
X(mm)
Y(mm)
Z(mm)
1200~1800
1500~4000
800~1200
精度指标/MEASURING ACCURACY
MPEE(µm)
2.5+3.3L/1000起
Rep.(µm)
2.5起

ArvinMeritor(阿文美驰)汽车工业公司
机型:View 201510                   交付时间:2009.05                  行业:汽车零部件



阿文美驰是美国一家汽车零部件的生产商,产品主要有离合器、车轴、刹车和车门等。在全球有约150家工厂及研究单位。在上海拥有三个工厂,另2个工厂有ZEISS和海克斯康各1台测量机。
09年,其在一次访问客户中了解到麦科三维的三坐标测量机后,通过更深入全面了解,选择了我司三坐标测量。机View152010。运行3年多来,以精准的数据,连续可靠的运行能力,深受用户信赖,并为中国产品赢得了更高信誉。

...更多案例
