View plus 三坐标测量机

来源:三坐标,三坐标测量机,三坐标测量仪专业生产企业,三坐标维修改造-青岛麦科三维测控技术股份有限公司



 View plus 高架桥式三坐标测量机采用双边高架桥型式,整机结构建立在稳定厚重的大型花岗石工作台上,使桥架上的Y向导轨与工作台相对位置固定,提高了整机运行的稳定性和可靠性,并提高了测量精度和测量运行速度,在增加测量范围的同时不降低测量机精度和测量运行速度,适用于大型产品零组部件的生产现场或计量中心。
  在有更高精度需求时,还可以配备固定式的超高精度测头,在加长800mm内保证精度,进一步提高整机测量精度,适合更高精度产品或检具等的测量。




高稳定性带来的高品质保证的杰作
▪ 双光栅设计减少了Y向移动产生扭摆带来的误差,较大限度的提高了整机动态特性;
▪ 双高架桥固定在稳定厚重的大型花岗石工作台上,极大的提高了整机的稳定性和可靠性;
▪ 厚重稳定的大型花岗石工作台面,在稳定性得到长期保证的基础上,大大减少了环境振动对测量精度的影像。在基本无振动或振动较轻条件下,可酌减减振装置和减少地基费用;
▪ 大截面的花岗石导轨设计,具有极高的结构刚性,配以独特的大跨度气浮机构,承载力极强,保证机器在高速运行时扭摆小,有效的克服了中心滑架运动惯量对测量精度的影响;
▪ 预载荷四面环抱式空气轴承分布,承载性高,保证机器运行中的平稳性;
▪ 功能强大、性能稳定的控制系统,与优异的机械性能相结合;丰富的测量硬件接口具有极大的灵活性,可配置各种测头使用;
▪ 丰富的生产装配和技术服务经验,保证了机器极低的维护率,充分提升了机器的效能与价值。



测量范围/STROKES
X(mm)
Y(mm)
Z(mm)
1500~2000
2000~4000
800~1500
精度指标/MEASURING ACCURACY
MPEE(µm)
2.0+3.3L/1000起
Rep.(µm)
2.0起

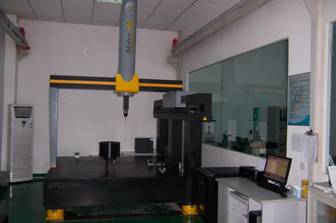

宁波菲仕运动控制有限公司
机型View Plus201510        交付时间:2009.09                      行业:电机


宁波菲仕电机技术有限公司是意大利PHase运动控制企业集团控股的外资企业,作为世界运动控制技术研发的先驱者之一, PHase已然成为世界顶级设备制造商的战略供货商,向全世界提供先进技术和产品的一流企业。
通过1年多的调研和评估,在国内外众多测量机品牌中,选择了麦科三维为其合作伙伴。
2009成功交付我司三坐标测量机view201510多年多来,以良好可靠的运行能力,精准的数据,务实的服务,view201510三坐标测量机为其工厂的发展发挥了重要的作用。






...更多案例
