箱体典型案例检测解决方案

来源:三坐标,三坐标测量机,三坐标测量仪专业生产企业,三坐标维修改造-青岛麦科三维测控技术股份有限公司

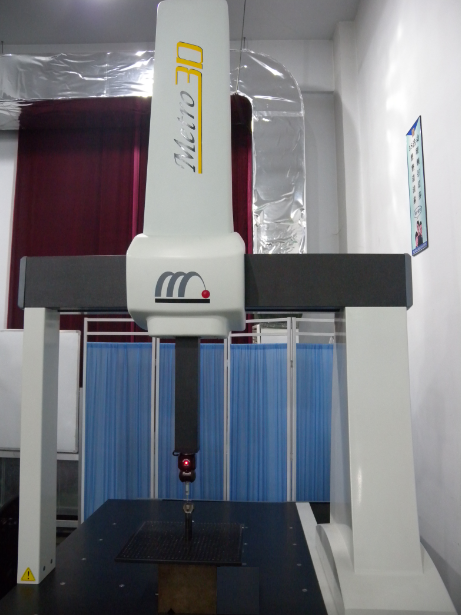

一、选用机型:Enjoy10128三坐标,测量机,怎么用三坐标测量箱体

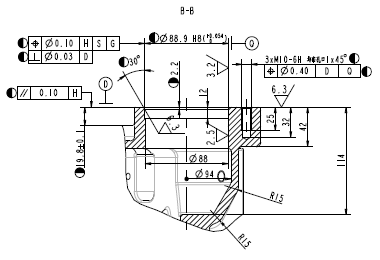

二.  零件特点
产品装夹稳定可靠,在测量过程中产品不会因测量力发生移动或变形;一次装夹位置尽量测量全部尺寸,如需翻转产品,则考虑第二次装夹的测量基准与第一次装夹测量基准统一;.装夹时考虑测头旋转角度的范围,使特殊位置孔方便测量。测针长度的选择:主要考虑产品上的深孔测量,根据孔径和长度选择加长杆的类别和长度。测针类型的选择:根据最小孔的直径选择普通球测针的直径;根据孔的特殊位置选择盘形,星形和圆柱形测针等。

三.  建立坐标系

四、产品检测过程

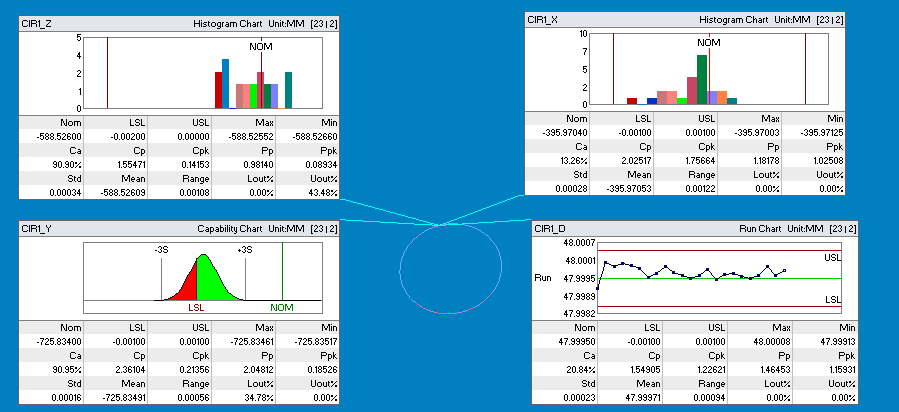

五、软件特殊功能——SPC

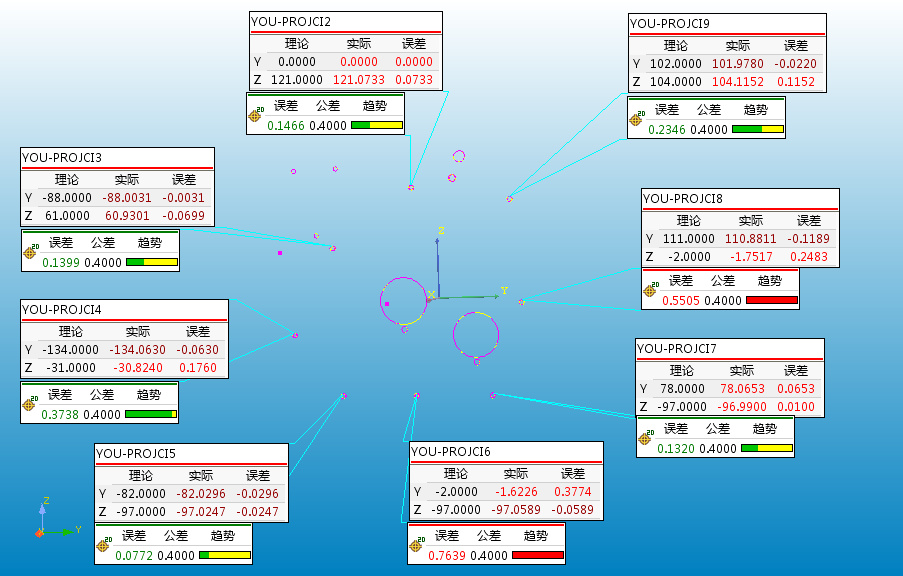

六、输出报告示例
