上下料系统

来源:三坐标,三坐标测量机,三坐标测量仪专业生产企业,三坐标维修改造-青岛麦科三维测控技术股份有限公司

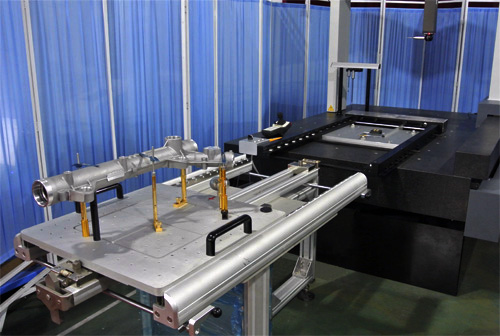

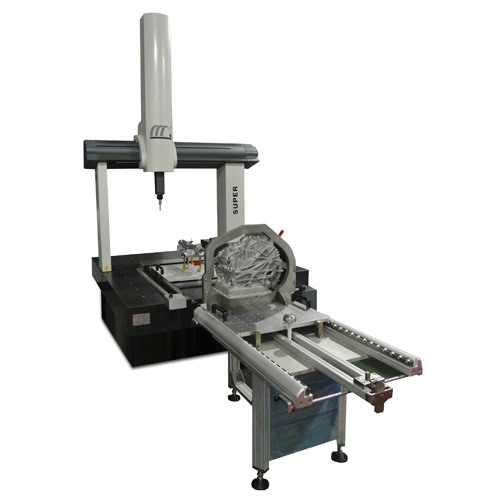

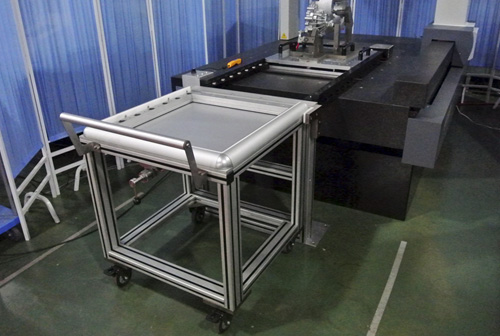

      麦科三维上下料系统是一套辅助三坐标测量工件更换、定位的装置。它将工件固定在托盘上,通过滚轮将工件移入或移出测量机工作位置,实现了在测量机外的操作台上进行工件的更换。同时,托盘在测量机的测量位置脱离滚轮,与测量机平台整合为一体,保证了工件测量的准确性。
      使用上下料系统更换工件具有以下优势:
1、保障人、机安全。工件安装操作过程中,可能发生碰撞、跌落等意外。使用上下料系统后,操作工位远离测量机,操作空间更广阔,较大限度的保护人、机安全。
2、提高工作效率。拆装工件的操作不占用测量机测件时间,测量的同时进行下一工件安装准备。一旦测量完成,迅速更换,提高机器利用率。可适应多品种的不确定性测量需求。

  • ▪浮动三点式定位,符合几何原理的三点式定位,稳定可靠;
  • ▪采用标准元件——钢球作为过渡器件,自动补偿制造、重力、温度等带来的变形与位移;采用镶嵌结构,工艺性更好,外观更精致;
  • ▪平稳的升降动作,利用偏心机构获得正弦规律变加速动作,升降更平稳。升降框两侧含有同步机构,强制保证两边同步,避免倾斜;
  • ▪便捷的地面安装;
  • ▪完善的安全措施,阻挡台面上托盘滑出的挡销,其受力作用于地面装置,减少对机台的冲击。动力丧失时,也可通过旋动同步轴实现升降动作。
1、适用于桥式测量机。
2、可应用于发动机缸体、缸盖、曲轴、变速箱等类似的、重量不大于200公斤、长宽尺小于600*600mm 的工件的上下料操作。
3、托盘尺寸:600*600mm。
4、托盘定位重复性: +/- 0.1 mm。
