Discovery三坐标测量机

来源:三坐标,三坐标测量机,三坐标服务_制造商,三坐标测量仪专业生产企业-青岛麦科三维测控技术股份有限公司

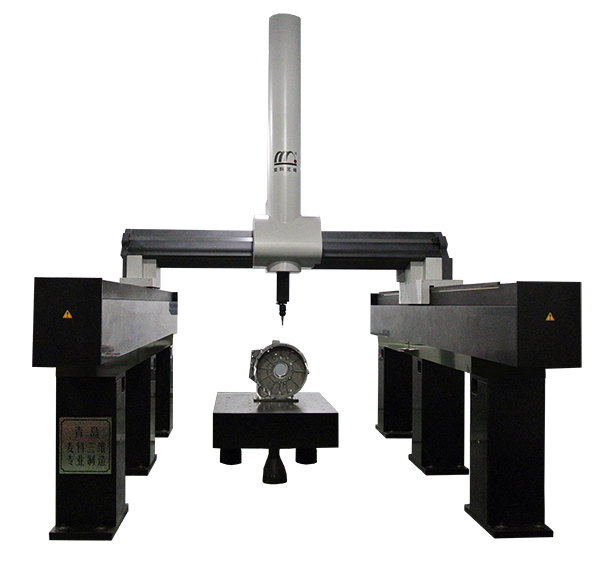

Discovery系列三坐标测量机,专为大型及超大型工件的检测任务而设计,采用龙门式结构,满足汽车、航空航天、船舶、模具等行业对精密测量和品质验证的需求。
全新的设计理念,带来更好的动态性能。X轴采用独特的三角梁结构,搭配钢带摩擦传动机构,结构刚性更好,保证了设备高速平稳运行。

大型零部件检测的理想选择

▪ 精密长导轨,采用高稳定性的花岗石材料,为整机精度提供了良好的基础
▪ 各轴均采用花岗岩构件,减少温度变化对精度的影响
▪ X轴由大截面花岗石导轨制成,截面形状为稳固的三角形结构,受力情况下不容易发生变形,稳定性更好
▪ X向采用钢带摩擦传动,传动平稳、噪声小,带来更好的动态性能
▪ 铝合金材料的滑动部件具有较小的质量
▪ Z向传动,采用钢丝增强型同步带,将柔性啮合与刚性轴向传动结合为一体,确保精确到位
▪ Z轴采用可调式气动平衡,可在紧急情况下自动制动,确保测量机的安全
▪ 通过配备线性温度补偿提升系统的性能
▪ 适合大型零部件测量。
测量范围/STROKES
X(mm)
Y(mm)
Z(mm)
2000~3500
3000~10000
1000~2800
精度指标/MEASURING ACCURACY
MPEE(µm)
3.5+4.0L/1000起
Rep.(µm)
4.0起
