卡盘检测解决方案

来源:三坐标,三坐标测量机,三坐标测量仪专业生产企业,三坐标维修改造-青岛麦科三维测控技术股份有限公司

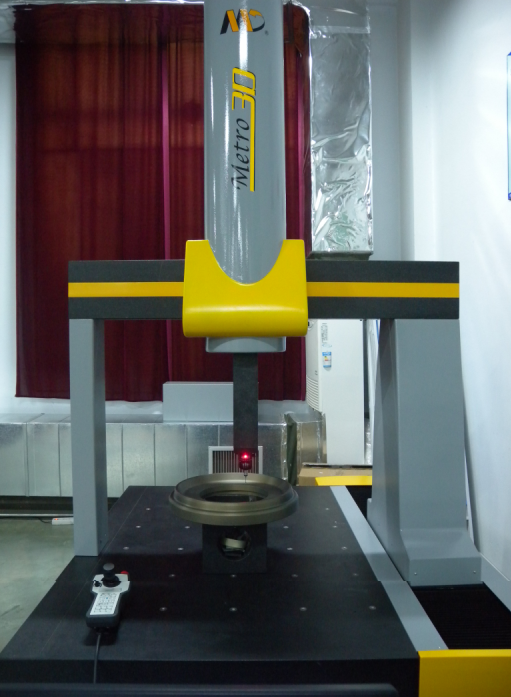

一、选用机型:Enjoy 685三坐标测量机,三坐标,测量机,怎么用三坐标检测卡盘

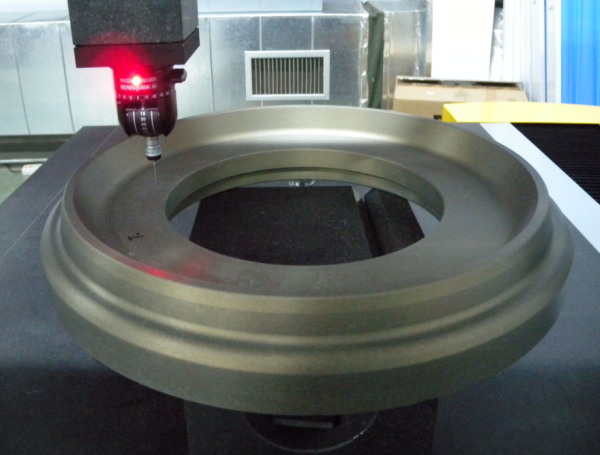

二、零件特点:
    此类零件属于大半径小圆弧(以下简称小圆弧)类产品。小圆弧的中心坐标和直径的测量一直视为三坐标测量机检测的一项技术难题。直接影响小圆弧测量结果准确性的原因是采样范围受到了限定,造成采样信息明显减少,而且弧长越短信息损失越大,测量的数据当然也难以让人接受了,从实践中我们发现,在进行小圆弧坐标和直径的测量过程中,无论圆心坐标还是圆的直径,当其中一个参数为已知条件时,则另一个参数就能比较满意地通过测量而获得。然而,现实工件的检测中并非如此,占多数情况的却是圆心坐标和圆的直径都是未知的,只不过我们根据图纸要求和实际情况将其中一个加工精度较高的参数当作已知条件。
三、建立坐标系
建立零件坐标系的步骤:
(1)在理论直径438.1mm圆柱处测一个截圆CIR1,分别求CIR1在机器坐标系下X,Y轴的最大极限点。
(2)CIR1与X轴的最大极限点拟合一条直线确定零件坐标系的X轴,CIR1与Y轴的最大极限点拟合一条直线确定零件坐标系的Y轴。
(3)CIR1确定零件坐标系的原点。

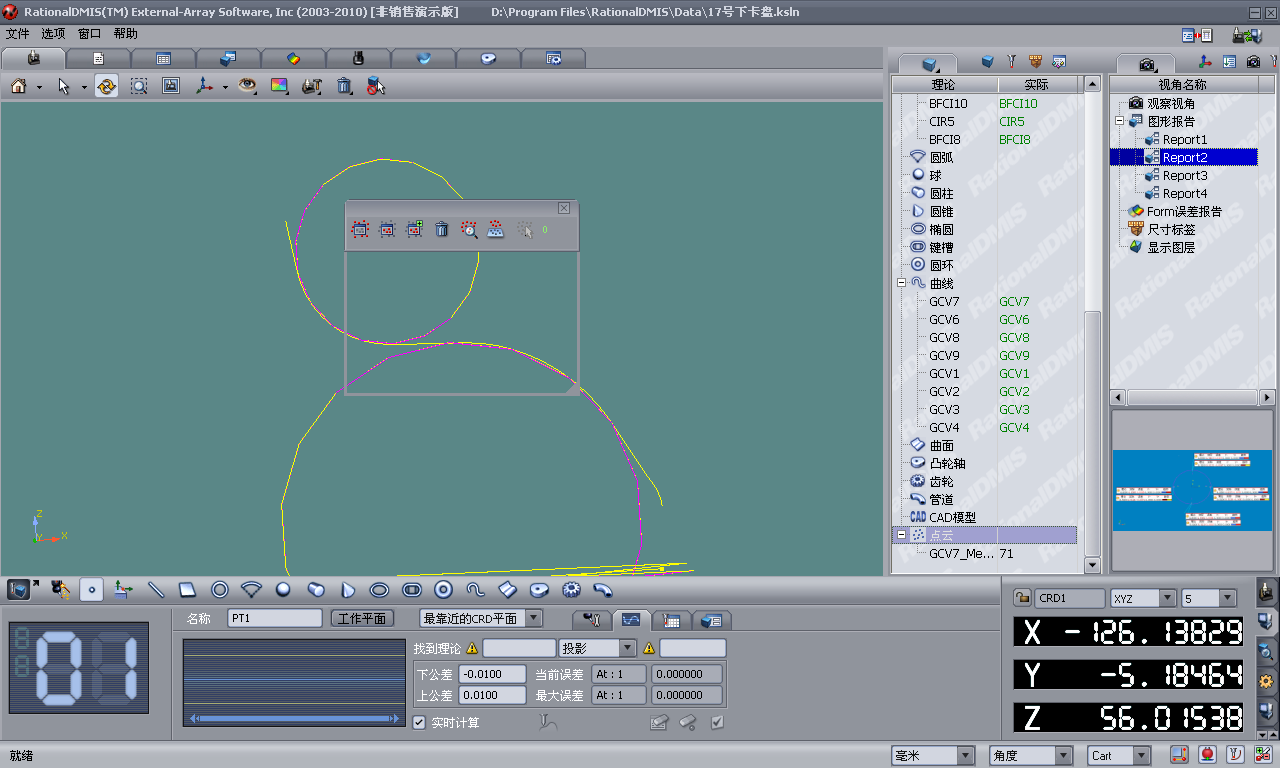

五、输出报告示例
