球道检测解决方案

来源:三坐标,三坐标测量机,三坐标服务_制造商,三坐标测量仪专业生产企业-青岛麦科三维测控技术股份有限公司

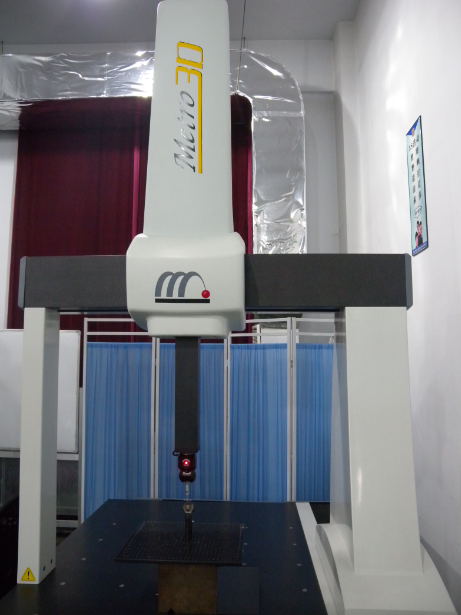

 一、选用机型:Enjoy 564三坐标测量机,三坐标,测量机,怎么用三坐标测量球道

二、建立坐标系

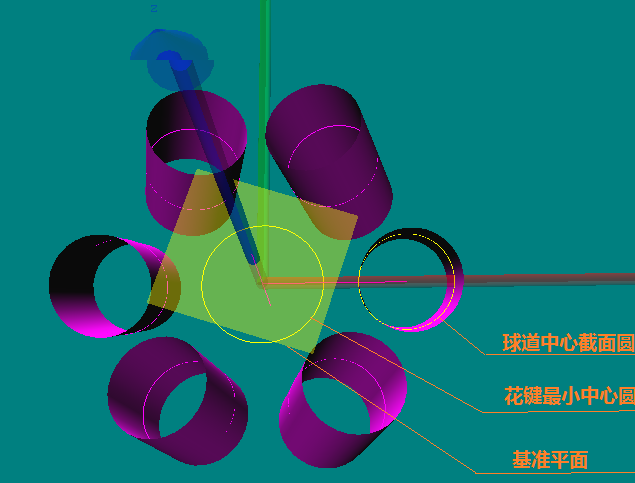

建立零件坐标系的步骤:
(1)分别测量基准面,球道中心截面圆和花键最小中心圆
(2)基准面确定零件坐标系的Z轴
(3)球道中心截面圆和花键最小中心圆的连线确定零件坐标系X轴
(4)花键最小中心圆确定零件坐标系的原点。

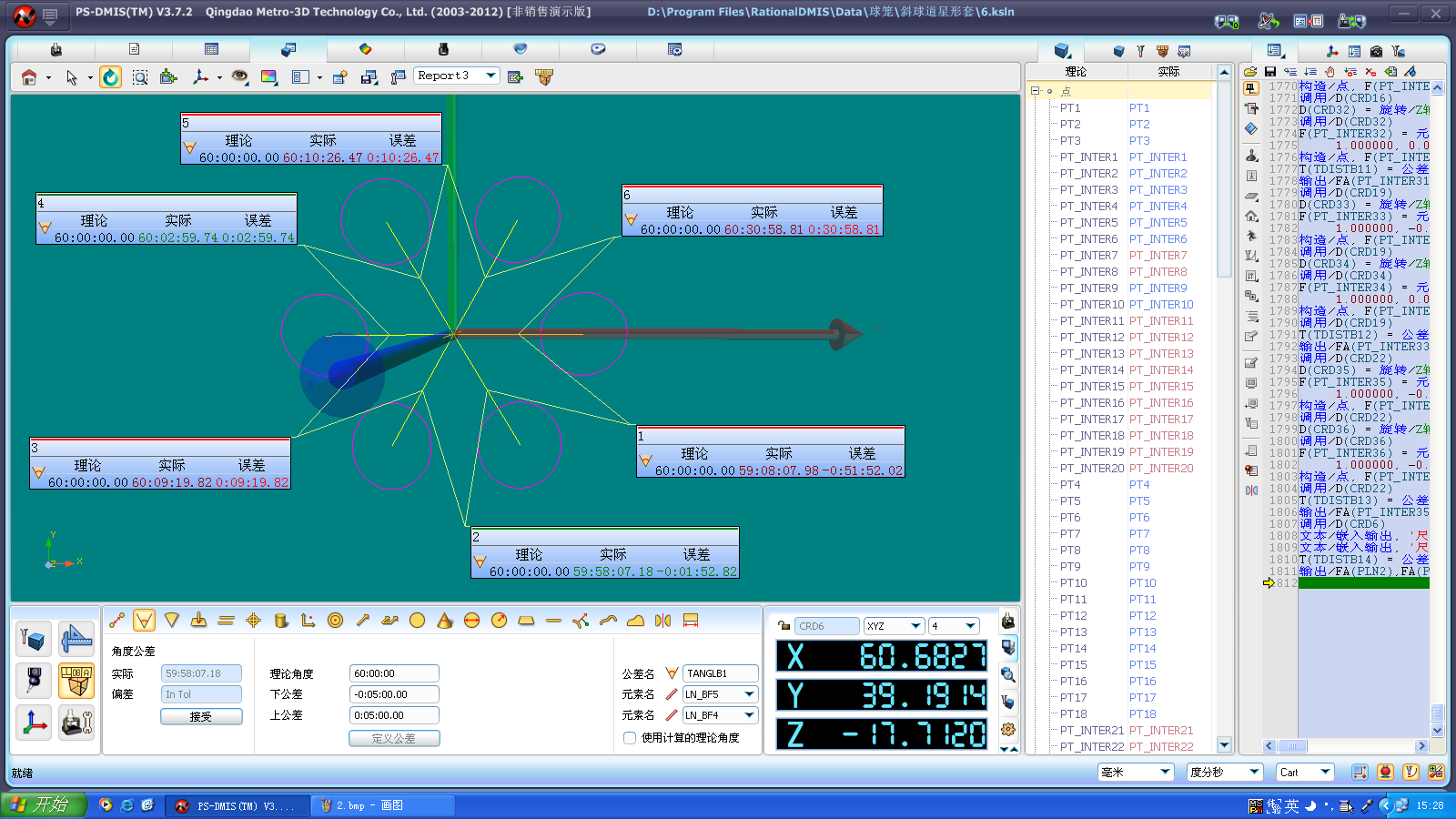

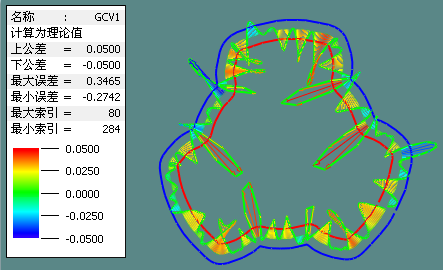

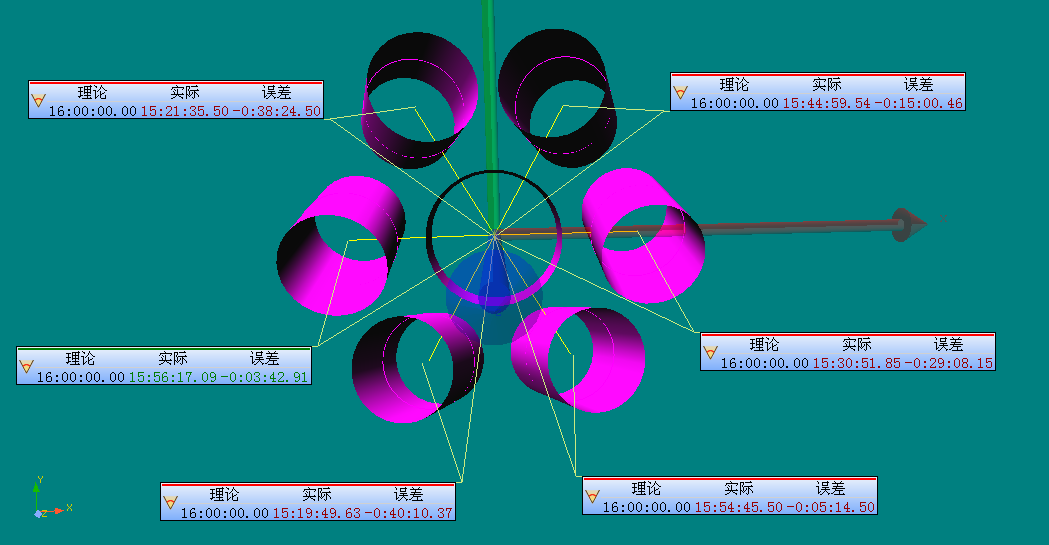

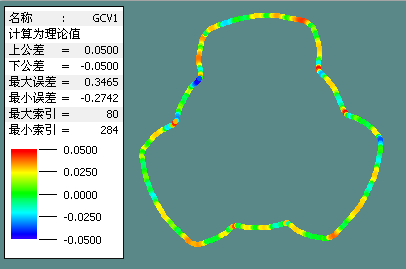

三、输出报告示例
