转向节检测解决方案

来源:三坐标,三坐标测量机,三坐标测量仪专业生产企业,三坐标维修改造-青岛麦科三维测控技术股份有限公司
一、选用机型:Enjoy10128三坐标,测量机,怎么用三坐标测量转向节

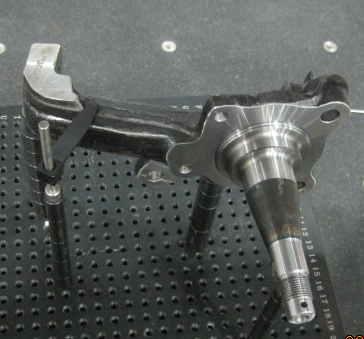

二.  零件特点
          产品装夹稳定可靠,在测量过程中产品不会因测量力发生移动或变形;一次装夹位置尽量测量全部尺寸,如需翻转产品,则考虑第二次装夹的测量基准与第一次装夹测量基准统一;装夹时考虑测头旋转角度的范围,使特殊位置孔方便测量。测针长度的选择:根据测量点的位置和深度选择加长杆的类别和长度;测针类型的选择:根据最小孔的直径选择普通球测针。

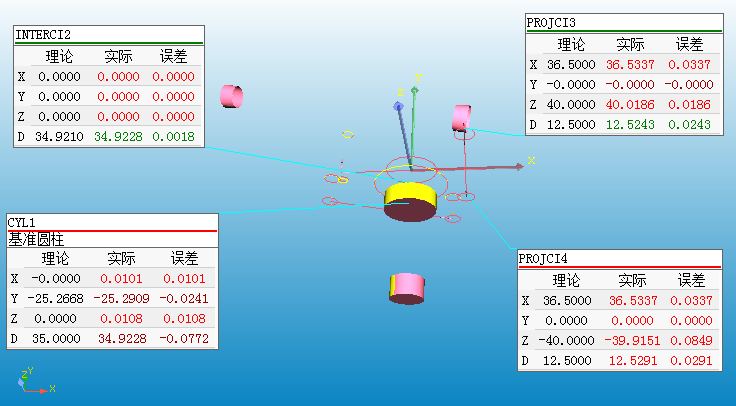

三、建立坐标系
建立零件坐标系的步骤:
(1)分别测量基准圆柱CYL1,大端面PLN1和直径为12.5的孔PROJCI3&PROJCI4
(2)基准圆柱CYL1确定零件坐标系Y轴
(3)直径为12.5的两孔连线确定零件坐标系Z轴
(4)基准圆柱CYL1和大端面PLN1的相交圆确定零件坐标系的原点。

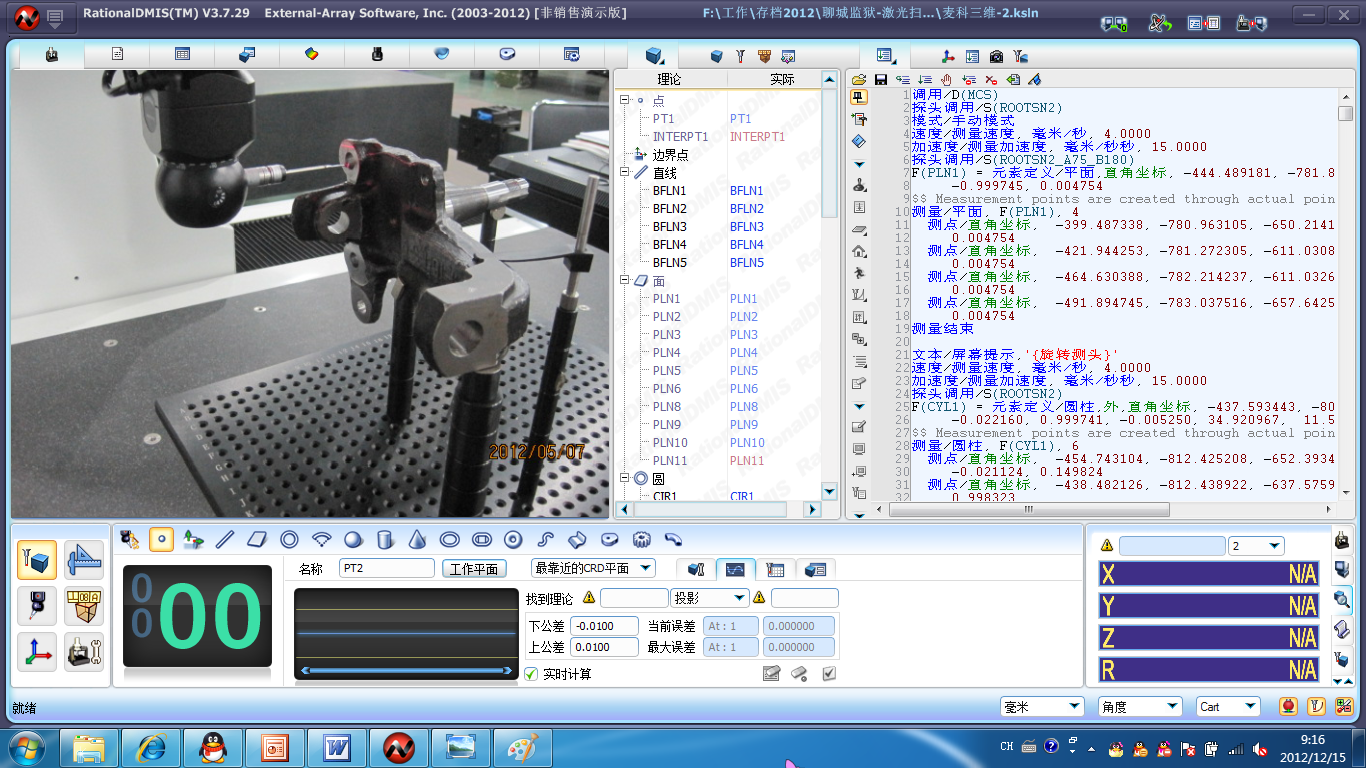

四、产品检测过程

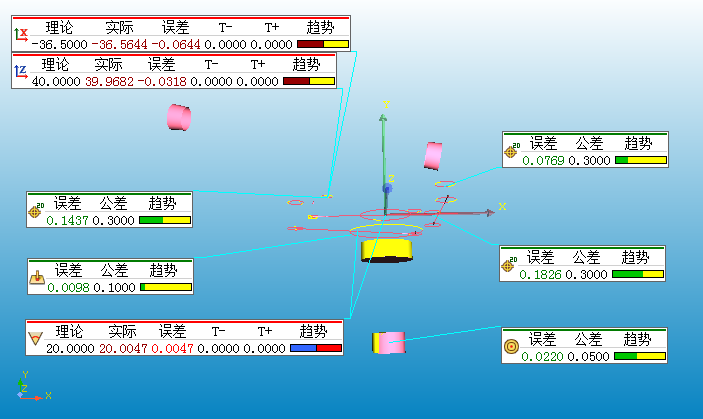

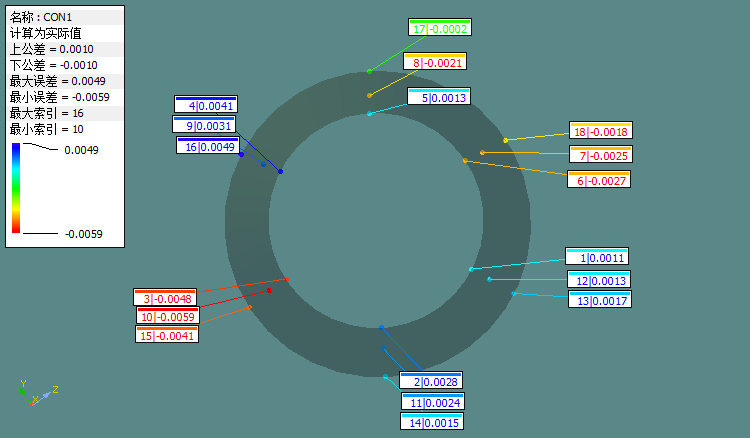

五、输出报告示例
