Greenwich系列

来源:三坐标,三坐标测量机,三坐标测量仪专业生产企业,三坐标维修改造-青岛麦科三维测控技术股份有限公司

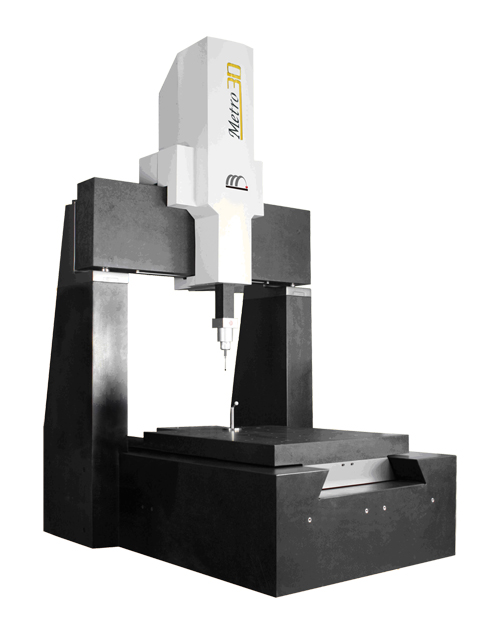

  Greenwich固定桥式测量机,以优化的设计理念和丰富的实践经验,将精度、重复性、速度及稳定性融为一体,为高精密产品的质量控制和检测提供了保证。
  采用花岗石结构,固定龙门式设计及整体双燕尾导轨,固定工作台设计,使得整机机械性能保持了高稳定性和可靠性,具有优良的空间精度和出色的动态性能。可完成各种精密复杂工件的测量和轮廓外形扫描等,保证了测量结果具有极高的精度。


出色的性能--享受高精度测量机带来的优势

▪ 全精密花岗石横梁、整体基座、立柱、工作台、Z轴形成全封闭框架结构,具有良好的稳定性和抗时效性,奠定了精度长期稳定的基础;
▪ 高精度整体双燕尾导轨,三轴均为中心驱动,大大降低了因各轴运动的俯仰和扭摆产生的阿贝误差;
▪ 厚重稳固的花岗石工作台面,在保证长期稳定性的基础上并大大减少了振动对精度的影响;
▪ 采用独特的大跨距气浮设计,承载力强,保证机器在高速运动时扭摆小,稳定性强;
▪ 高刚性,预载荷四面环抱式空气轴承分布,高承载性,保证机器运动时的稳定性;
▪ 完善的气动平衡配置气动安全保护装置;
▪ 独特的新型双级减速传动系统,确保定位快速、准确,定位精度高;
▪ 良好的抗时效变形能力,使机器的几何精度长期保持稳定;
▪ 功能强大、稳定的大功率控制系统,大大改善了运动控制特性;
▪ 极大地灵活性,可配置各种测头的使用;
▪ 非常好的重复精度和更长期的使用寿命,是拥有该机的用户享有极高的回报率;
▪ 丰富的生产及调试经验;
▪ 极低维护率,充分提升了机器的利用价值。

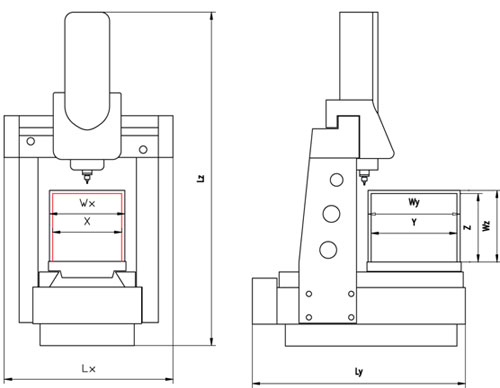

测量范围/STROKES
X(mm)
Y(mm)
Z(mm)
500~1200
500~1800
400~800
精度指标/MEASURING ACCURACY
MPEE(µm)
0.9+L/350起
Rep.(µm)
1.0起


无锡机床股份有限公司
机型:Greenwich12108       交付时间:2010.10     行业:机床





无锡机床股份有限公司是国家520家重点企业集团之一,从事机床制造的专业厂家,锡机磨床产品质量国家免检。产品涵盖汽车、轴承、纺机、电子、军工、轻工、铁路等行业域、并远销美国、欧洲、东南亚等国家和地区有1台Hexagon ZC10128机器,95年投入使用,设备机械主体以及电控系统陈旧,面临淘汰。201010月我司对该机全面实施升级改造,从传动,到电控以及软件系统,改造后的机器焕然一新。精度由原来的2.5u提升到了1.5u, 运行速度以及功能得到了极大改善,继续为工厂的品质保证发挥着重要作用。




...更多案例
