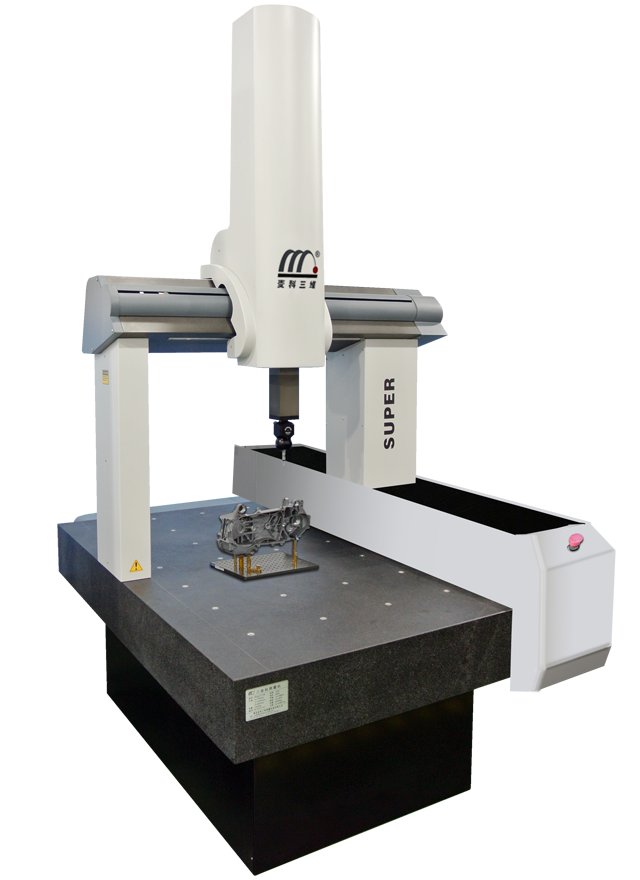

Super A 三坐标测量机

来源:三坐标,三坐标测量机,三坐标测量仪专业生产企业,三坐标维修改造-青岛麦科三维测控技术股份有限公司

  Super A 机型是一款高精度的数控三坐标测量机,它能够胜任各种测量任务。它具备有良好的稳定性,精度更高。Super A 机型具有丰富的配置和出色的性能,可以搭配多种测头,满足客户多方面的测量需求。
高精度移动桥式测量机
▪ Y向加装防尘罩,减少外围环境影响。
▪ X轴采用三角梁结构形式,结构紧凑、刚性好。稳固的三角形结构,受力情况下不容易发生变形,使机器运行速度更快、占地更小、热稳定性更好;
▪ 三角梁采用表面阳极化航空铝合金制成,硬度高;
▪ 全铝框架:质量轻,轻松实现高速运动。导热性好,使得在温度变化情况下整机的结构一致性更好;
▪ 花岗石工作台:采用优质“泰山青”花岗石,稳固的花岗石工作台减少了振动并为活动桥的运动提供支撑;
▪ 采用高精度自洁式空气轴承,Y、Z轴采用四面环抱气浮轴承,保证机器在高速运行和加速的条件下具有良好的刚性和稳定性;
▪ 传动带设计:精密加工的钢丝增强同步带,兼顾柔性啮合和刚性轴向传动特性为一体,确保到位准确,并减少了在高速扫描情况下的抖动;
▪ 在设计过程中广泛运用计算机辅助设计中的有限元分析原理和模块化设计原理,使得整机系统具备了更好的抗温变能力和抗形变、扭摆能力,提高了整机空间结构的稳定性,降低了结构微形变、振动以及温度梯度变化对测量性能的影响;
▪ 采用高精度浮动式光栅尺,抗污染能力强;
▪ 工作台布局提高了石材利用率,保护自然资源;
▪ 整机结构紧凑,经济实用。

测量范围/STROKES
X(mm)
Y(mm)
Z(mm)
400~1500
500~4000
400~1500
精度指标/MEASURING ACCURACY
MPEE(µm)
1.4+3.3L/1000起
Rep.(µm)
1.6起
